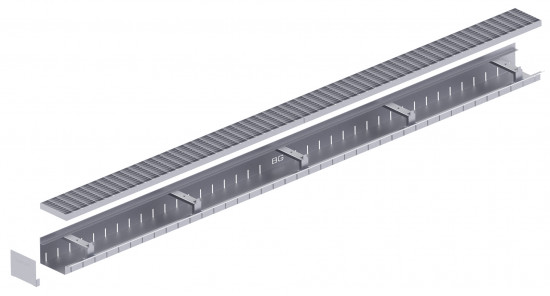

BG-FLEX glass Fassadenrinne

Die BG Flex glass Fassadenrinne gewährleistet eine zuverlässige Entwässerung von Glasfassaden. Die robuste Konstruktion lässt sich dank ihres flexiblen Designs optimal an die unterschiedlichen Anforderungen von Glasfassaden anpassen. Dank der einseitig abgesenkten Bauform erleichtert sie die Monate und Wartung des Glases und macht es möglich, das Glas bei Beschädigungen zu tauschen, ohne die Rinne entfernen zu müssen.

Technische Daten

Material der Rinne Edelstahl 1.4301 (V2A) Stahl verzinkt
Länge 2 000 mm
Breite 139 mm
Höhe am Rinnenende 90 mm

Einsatzbereiche: Fassade Design

Verzinkt
Edelstahl
Rinnentyp
Länge
Höhe am Rinnenende
Gewicht
Art. Nr.
Gewicht
Art. Nr.
BG-FLEX glass Fassadenrinne RB 130, beidseitig perforiert
RB 130 / H 90
2 000 mm
90 mm
4,9 kg
21013271
Produktzeichnung: pdf dwg
5 kg
21013371
Produktzeichnung: pdf dwg
Bild Belastungsklasse (kN) Eigenschaften Einlaufquerschnitt (cm²/m) Gewicht Art. Nr.
Gitterrost
begeh- rollstuhlbefahrbar
L: 1 000 mm x B: 122 mm x H: 20 mm
Maschenweite: 30/10
Material: Edelstahl 1.4301 (V2A)
Produktzeichnung: pdf dwg
3,1 kg 24513301
begeh- rollstuhlbefahrbar
L: 1 000 mm x B: 122 mm x H: 20 mm
Maschenweite: 30/10
Material: Stahl verzinkt
Produktzeichnung: pdf dwg
2,5 kg 24513201
Eigenschaften Gewicht Art. Nr.
Übergreifend
BG-FLEX Stirnplatte für BG-FA glass RB 130, H 90, V
Material: Stahl verzinkt
Produktzeichnung pdf dwg
0,1 kg 24913225
BG-FLEX Stirnplatte für BG-FA glass RB 130, H 90 E
Material: Edelstahl 1.4301 (V2A)
Produktzeichnung pdf dwg
0,1 kg 24913325
Verschraubungsmaterial
BG-FLEX, FA Verschraubungsset für Gitterroste und Längsstabroste, EDELSTAHL
bestehend aus: 24909013 Flachkopfschraube
Material: Edelstahl 1.4301 (V2A)
Produktzeichnung pdf dwg
0,1 kg 24900011
Download Kategorie


Einbaudetail
BG-FLEX glass Fassadenrinne
BG-FA-glass-installation-detail.pdf PDF

Datenblatt
BG-FLEX glass Fassadenrinne
BG-FA-glass-data-sheet.pdf PDF
BG-FA-glass-data-sheet.dwg DWG

Produktzeichnung
BG-FLEX glass Fassadenrinne
TD-21013271-BG-FLEX-FA-glass-RB130-BH90-v-L2000.pdf PDF
TD-21013271-BG-FLEX-FA-glass-RB130-BH90-v-L2000.dwg DWG
TD-21013371-BG-FLEX-FA-glass-RB130-BH90-E-L2000.pdf PDF
TD-21013371-BG-FLEX-FA-glass-RB130-BH90-E-L2000.dwg DWG

BIM (Building Information Modeling)
1-BIM-REVIT.zip ZIP
2-BIM-open-source.zip ZIP

Dezente Entwässerung,

perfekt für Glasfassaden.

Die Vorteile auf einen Blick:

  • Wählen Sie die passende Abdeckung, aus unserem vielseitigen Sortiment, die sich nahtlos in die Architektur integriert
  • Die Abdeckungen können optional mittels Verschraubungs-Sets in der Rinne befestigt werden.
  • Die Aussteifungsbügel sorgen für eine stabile Form während des Einbaus. Somit wird Zusammen- und Auseinanderdrücken der Rinnenwand effektiv verhindert.
  • sehr stabiler und gleichzeitig leichter Rinnenkörper aus Edelstahl V2A
  • Einfache Schadensbehebung bei Bruch oder Beschädigung der Glasfassade durch einseitig abgesenkter Seite.
  • Die Versickerungsschlitze ermöglichen es dem Regenwasser, direkt im Boden zu versickern, dadurch entfällt die Notwendigkeit für eine Anbindung an die Kanalisation.
Alle Produktvorteile

Abdeckungsvarianten

Wählen Sie die passende Abdeckung, aus unserem vielseitigen Sortiment, die sich nahtlos in die Architektur integriert.
+

Verschraubungsmaterial

Die Abdeckungen können optional mittels Verschraubungs-Sets in der Rinne befestigt werden.
+

Aussteifungsbügel

Die Aussteifungsbügel sorgen für eine stabile Form während des Einbaus. Dadurch wird ein Zusammen- und Auseinanderdrücken der Rinnenwand effektiv verhindert.
+

Material

Die Rinnen werden aus verzinktem Stahl oder Edelstahl V2A gefertigt.
+

Abgesenkte Seite

Die einseitig abgesenkter Seite des Rinnenkörpers ermöglicht, bei Bruch oder Beschädigung der Glasfassade, einen einfachen Tausch der Glasscheibe.
+

Versickerungsschlitze

Die Versickerungsschlitze ermöglichen es dem Regenwasser, direkt im Boden zu versickern, dadurch entfällt die Notwendigkeit für eine Anbindung an die Kanalisation.
+
